LoRa物联网在城市路灯中的应用——城市路灯节能解决方案

中科爱讯在LoRa物联网在城市路灯的应用：城市路灯节能解决方案

路灯智能照明远程管理系统

一.业务需求

目前智能路灯控制方案是采用GPRS无线通信技术和电力线载波通信技术，利用电脑和手机对道路照明进行远程集中管理，但这种管理技术存在以下缺点。

1.GPRS流量费高，而且是连续缴费。城市越大，路灯越多，成本越大。

2.电力线载波通信技术，受自身技术限制，信号质量仍然很差，容易受到电力线损耗和干扰。当线路因维护而停止工作时，它不能传输数据。

二、Lora的技术特点

1.无流量费:LoRa使用免费频段，无需授权。

2.双向通讯:可以开启、关闭、调暗路灯；还可以巡视路灯，收集路灯的状态。

3.覆盖范围大:市区内，LoRa网关信号覆盖半径2-5km，即12-75km2范围内，均可覆盖。

三、LoRa无线远程管理系统组成：

系统主要是由三部分组成：

1、前端：前端LoRa无线模块；内置在灯具内。

2、网关：接收LoRa模块信息，并转发至后台。

3、系统后台：在后台以路灯路网为基础，将RTU、路灯等各部件与地理位置的图形信息有机结合，把这些信息以图文并茂形式的展示出来。包括基本操作功能、路灯设备状态、单灯控制、分组控制，定时控制等。

四、路灯照明远程管理系统示意图

五、路灯控制器与lora模块对接原理图

通过对接，LoRa模块给路灯控制器传达开、关、调光指令，控制路灯；又可把路灯自检状态信号传到后台，后台可监控每盏路灯的信息。

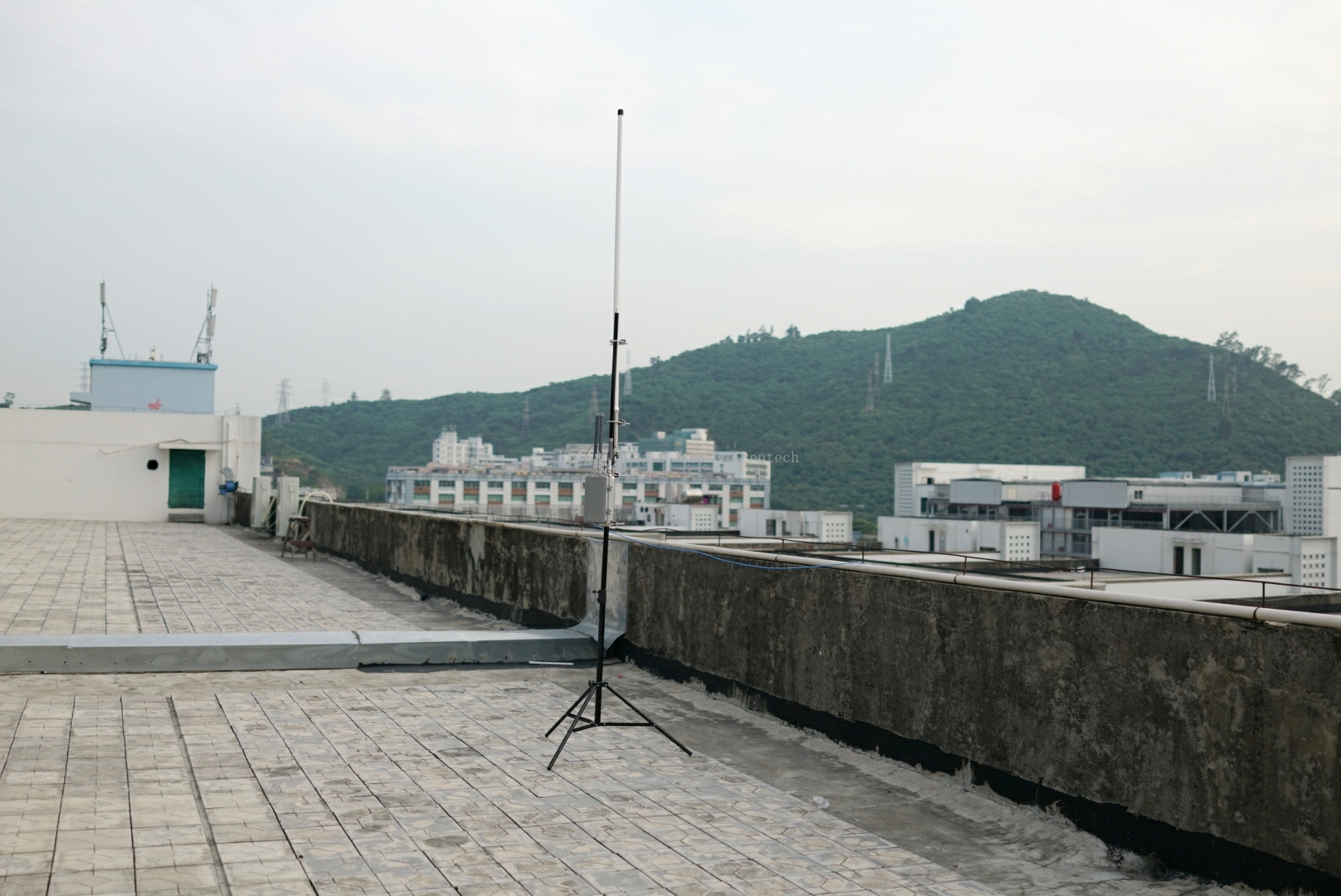

六、网关安装

网关在选择和安装应遵循以下原则：

l  网关需安装在信号覆盖最高楼顶上；

l  在楼顶选择3G/4G信号最好区域；

l  LoRa馈线要接防雷子，防雷子引线到楼顶四周避雷带。

l  网关立杆尽可能架高，以LoRa天线周围无遮挡为最佳。

l  立杆底部必需固定牢固，防止因大风而吹倒。

七、路灯远程管理系统后台

在管理后台，可以对每一盏路灯、每一组路灯进行远程开关或调光控制，对每一盏路灯运行的电压、电流、功率、开关状态等参数进行远程实时监测。所有的控制和管理工作均通过LoRa 无线网络完成。
