1 项目简介

这个项目项目借用Keil uVision5单片机C语言开发系统编写，通过J-Link驱动下载HEX程序，烧录到STM32F407开发板中运行。

实现火焰监测、将获取的数据在OLED屏上显示、再利用WIFI模块连接热点将数据传输到onenet云平台，通过串口中断实现云平台或手机无线控制功能。

2 开发环境

开发环境

• 软件环境:window
• 硬件环境：STM32F407

开发工具

• Keil uVision5、字模PCtoLCD2002、串口调试stc-isp-15xx

使用模块

• 火焰传感器
• wifi模块ESP8266
• OLED屏

3 火焰传感器

传感器模块在环境火焰光谱或者光源达不到设定阈值时，DO 口输出低电平，当外界环境火焰光谱或者光源超过设定阈值时，模块 DO口输出高电平

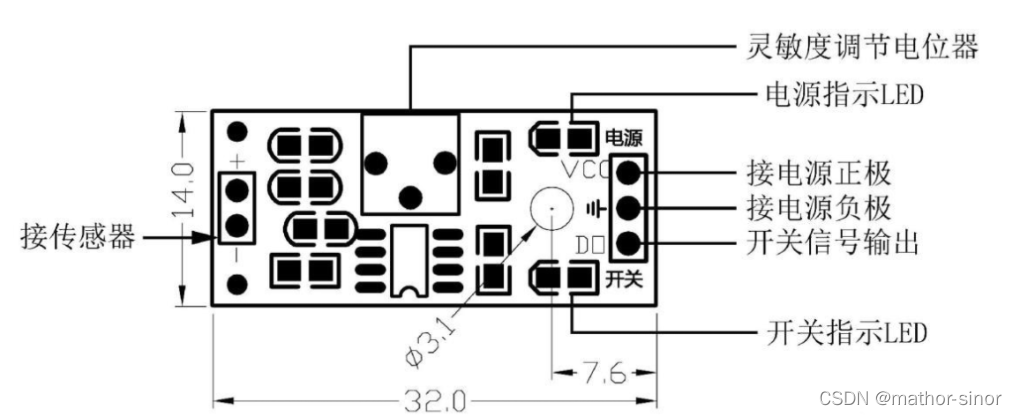

引脚说明（这个传感器有三个引脚的也有两个引脚的）我这里介绍三个引脚的

stm32接收火焰传感器数据，代码实现

#include "stm32f10x.h"
#define GPIO_FIRE_RCC  RCC_APB2Periph_GPIOA
#define GPIO_FIRE_PORT GPIOA//选择GPIOA寄存器
#define GPIO_FIRE_PIN  GPIO_Pin_1 //引脚1
void FIRE_CONFIG(void	);

fire.h

#include "fire.h"
#include "stm32f10x.h"

void FIRE_CONFIG(void)
{

	GPIO_InitTypeDef GPIO_FIRE;

	/*配置时钟*/
		//RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);
	RCC_APB2PeriphClockCmd(GPIO_FIRE_RCC,ENABLE);

	GPIO_FIRE.GPIO_Pin  = GPIO_FIRE_PIN;
	GPIO_FIRE.GPIO_Mode =  GPIO_Mode_IN_FLOATING;//浮空输入模式

	/*配置GPIO 输入*/
		//void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
	GPIO_Init(GPIO_FIRE_PORT,&GPIO_FIRE);

}

main.c

#include "stm32f10x.h"
#include "fire.h"
#include "beep.h"


//毫秒级的延时
void delay_ms(u16 time){

   u16 i=0;

   while(time--){

      i=12000;  //自己定义
      while(i--) ;
   }
}

int main(void)
{
	/*初始化火焰传感器*/
	FIRE_CONFIG();

	/*初始化蜂鸣器感器*/
	BEEP_CONFIG();
	GPIO_ResetBits(GPIO_BEEP_PORT,GPIO_BEEP_PIN);//一上电蜂鸣器不响

	//delay_ms(2000);


	while(1){
		/*如果检测到低电平则蜂鸣器报警*/
			//uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
		if(GPIO_ReadInputDataBit(GPIO_FIRE_PORT,GPIO_FIRE_PIN)){

				//void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);
			GPIO_ResetBits(GPIO_BEEP_PORT,GPIO_BEEP_PIN);//否则就报警
		}else{

				//void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

			GPIO_SetBits(GPIO_BEEP_PORT,GPIO_BEEP_PIN);//没有检测到低电平蜂鸣器不响


		}



	}
	return 0;
}

4 连接OneNET云平台

软件使用基于OneNET_Demo_M6311_EDP_SHT20的官方Demo进行修改。

禁用M6311模块而使用ESP8266模块。

上传数据时添加报警数据流。

添加触发器设置邮件通知功能。

添加在线APP，该APP可以查看当前的温湿度和最近的温湿度曲线，还有最近的报警曲线。

5 演示效果

当我们模拟火苗时，该IO口的电平会发生变化，进而提交到云平台的数据会有变化。

此时邮件会收到报警信息

同样手机也会收到报警信息。
