  • ShineBlink 是一款零门槛、零开发环境、低代码的万能物联网智能硬件开发板
  • 机智云 为开发者提供傻瓜式硬件上云、接App/小程序的能力

结合ShineBlink和吉之云开发者即使不懂嵌入式物联网开发、云和App开发,也能快速实现一个包括硬件、云、App的物联网智能硬件。

首先,本章介绍了实现功能

本章实现了两种支持DTU的数据传输设备,一种是485到劳拉DTU,另一种是劳拉到4G DTU。
在一些IOT场景中,我们会遇到以下问题:
有多个设备需要上云。每台设备都需要配备4G DTU吗?
在没有运营商基站信号的地方,如电缆通道、下水管道、矿道等,如何上云?
为了解决以上问题,可以引入Lora通信,因为Lora无线通信具有距离远、抗干扰性强、功耗低等特点。
下面的框架图先用DTU作为Lora从节点,将传统的485接口转换成Lora通信,从而解决一些不在运营商基站信号范围内的485设备,再用DTU作为中心节点,将这些Lora从节点的数据上传到智之云。

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

二,硬件端接线图

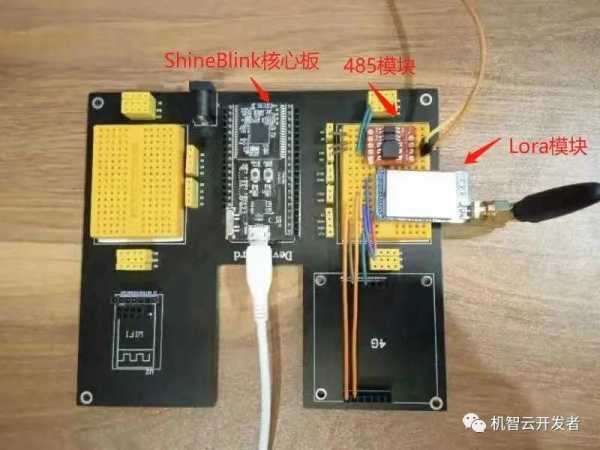

485转Lora 从节点端接线图

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

Lora转4G 中心节点端接线图

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

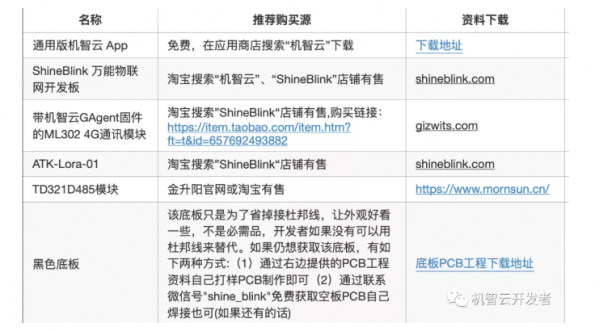

三,材料清单

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

四,硬件端完整代码源

485 转Lora DTU完整代码(从节点)

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

Lora转4G DTU完整代码(中心节点)

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

485转Lora、 Lora转4G DTU设备(透传机智云物联网平台)

上面代码中出现的”LIB_”开头的库函数的详细介绍可以在shineblink.com网站上的API文档中查询。

五,机智云物联网平台接入
机智云+通用版App

通过《4G设备接入机智云教程》我们可以很快掌握机智云的接入流程,并使用现成的通用版机智云App即可很快的实现手机App远程访问我们的开发板。缺点就是通用版App的UI页面看起来不够专业。
  • 本例中我们使用了”RawData”这个数据点作为和机智云进行数据收发透传的通道,记得在机智云平台修改相应的数据点的名称。

六,一些限制

  • DTU向机智云发送的数据内容,每包不能超过60字节
  • 机智云向DTU发送的数据内容,每包不能超过60字节
  • 每包之间的发送间隔也不要太频繁,建议100ms以上
