OneNET物联网平台10 SpringBoot项目接收并解析MQ消息存入数据库

云腾小编

2023年2月6日

一、将设备消息添加到MQ中

1、配置规则引擎

分别将设备生命周期事件和设备数据点消息都连接上同一个topic

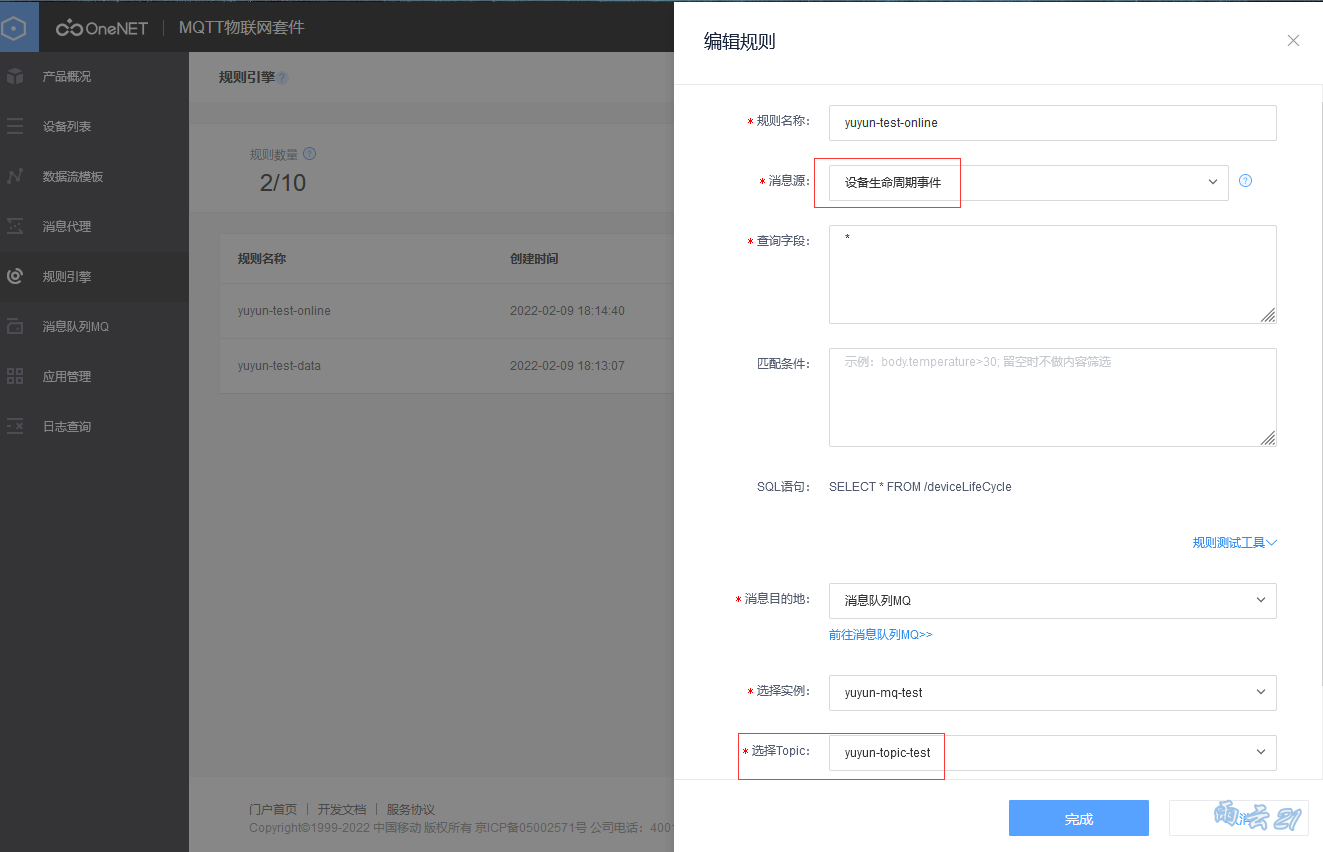

如图，两个规则，一个是设备生命周期事件，也就是设备创建、删除、上线、离线记录；另一个是设备数据点消息

2、本地代码订阅消息

在设备连接的MQ消息topic中添加订阅yuyun-topic-data，用于本地工程订阅MQ发送的消息

本地代码添加订阅：

运行demo，如下如所示，一直接收数据就算订阅成功了

二、数据消息格式

1、设备数据点消息

参数	属性	类型	说明	示例
sysProperty	messageType	string	消息类型：固定为deviceDatapoint
productId	string	产品ID	90273
appProperty	deviceId	string	设备ID	102839
dataTimestamp	int	设备数据点生产时间戳，单位毫秒，设备上传时可自定义携带	15980987429000
datastream	string	数据流名称	weather
body		object/string/…	详细的数据点消息内容	见如下示例

本地接收到的数据实例：

{
    "sysProperty": {
        "messageType": "deviceDatapoint",
        "productId": "90273",
    },
    "appProperty":{
        "deviceId": "102839",
        "dataTimestamp": 15980987429000,
        "datastream":"weather"
    },
    "body":{
        "temperature": 30,
        "humidity": "47%"
    }
}

数据中有一个body参数，里面的数据类型可以是：JSON、数值、字符串和二进制

"body":{
    "temperature": 30,
    "humidity": "47%"
}

"body": 10

"body": 11.55

// String类型
"body":"sunny with wind"

数据格式为二进制数据时，body中数据为二进制数据的索引号 index，示例如下，用户可以通过该索引号通过API获取该数据

"body":{
    "index": "3491506_1475204886914_bin"
}

2、设备生命周期事件消息

参数	属性	类型	说明	示例
sysProperty	messageType	string	消息类型：固定为deviceLifeCycle
productId	string	产品ID	90273
appProperty	deviceId	string	设备ID	102839
dataTimestamp	int	设备消息生产时间戳，单位毫秒	15980987429000
body		object	创建、删除、上线、离线 created/deleted/online/offline	示例如下

{
    "sysProperty": {
        "messageType": "deviceLifeCycle",
        "productId": "90273",
    },
    "appProperty":{
        "deviceId": "102839",
        "dataTimestamp": 15980987429000,
    },
    "body":{
        "event": "online"
    }
}

三、新建数据库表

新建两个表，一个存放设备生命周期事件，一个存放设备数据点消息

CREATE TABLE `device_data`  (
  `id` bigint NOT NULL AUTO_INCREMENT,
  `product_id` varchar(20) CHARACTER  NULL DEFAULT NULL COMMENT '产品ID',
  `device_id` varchar(20) CHARACTER NULL DEFAULT NULL COMMENT '设备ID',
  `data_stream` varchar(20) CHARACTER NULL DEFAULT NULL COMMENT '数据流名称',
  `data_value` double(9, 2) NULL DEFAULT NULL COMMENT '数据',
  `date_time` datetime NULL DEFAULT NULL COMMENT '设备数据点产生时间',
  PRIMARY KEY (`id`) USING BTREE,
  INDEX `product_device_id`(`product_id`, `device_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_0900_ai_ci COMMENT = '设备数据点消息' ROW_FORMAT = DYNAMIC;

CREATE TABLE `device_event`  (
  `id` bigint NOT NULL AUTO_INCREMENT,
  `product_id` varchar(20) CHARACTER NULL DEFAULT NULL COMMENT '产品ID',
  `device_id` varchar(20) CHARACTER NULL DEFAULT NULL COMMENT '设备ID',
  `date_time` datetime NULL DEFAULT NULL COMMENT '时间',
  `event` varchar(10) CHARACTER NULL DEFAULT NULL COMMENT '生命周期事件',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_0900_ai_ci COMMENT = '设备生命周期事件表' ROW_FORMAT = DYNAMIC;

四、创建SpringBoot+Mybatis-Plus项目

创建项目可以参照：新建一个Spring Boot+MyBatis-Plus项目

最终建成的项目结构如下：

新建一个mq包，将配置好的demo中的东西搬过来，配置方法链接：https://yuyun.blog.csdn.net/article/details/122960344

搬过来之后就是这样：

此时pom.xml文件内容如下：


project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    modelVersion>4.0.0modelVersion>
    parent>
        groupId>org.springframework.bootgroupId>
        artifactId>spring-boot-starter-parentartifactId>
        version>2.6.1version>
        relativePath/>
    parent>

    groupId>com.yuyungroupId>
    artifactId>springboot-onenetartifactId>
    version>0.0.1-SNAPSHOTversion>
    name>springboot-onenetname>
    description>springboot-onenetdescription>

    properties>
        java.version>1.8java.version>
    properties>

    dependencies>
        dependency>
            groupId>org.springframework.bootgroupId>
            artifactId>spring-boot-starterartifactId>
        dependency>

        dependency>
            groupId>org.springframework.bootgroupId>
            artifactId>spring-boot-starter-webartifactId>
        dependency>


        dependency>
            groupId>org.projectlombokgroupId>
            artifactId>lombokartifactId>
        dependency>


        dependency>
            groupId>com.baomidougroupId>
            artifactId>mybatis-plus-boot-starterartifactId>
            version>3.4.1version>
            optional>trueoptional>
        dependency>


        dependency>
            groupId>mysqlgroupId>
            artifactId>mysql-connector-javaartifactId>
            scope>runtimescope>
            optional>trueoptional>
        dependency>

        dependency>
            groupId>org.springframework.bootgroupId>
            artifactId>spring-boot-starter-testartifactId>
            scope>testscope>
        dependency>


        dependency>
            groupId>com.google.protobufgroupId>
            artifactId>protobuf-javaartifactId>
            version>3.8.0version>
        dependency>
        dependency>
            groupId>org.eclipse.pahogroupId>
            artifactId>org.eclipse.paho.client.mqttv3artifactId>
            version>1.2.0version>
        dependency>
        dependency>
            groupId>bouncycastlegroupId>
            artifactId>bcprov-jdk15artifactId>
            version>140version>
        dependency>
        dependency>
            groupId>com.alibabagroupId>
            artifactId>fastjsonartifactId>
            version>1.2.78version>
        dependency>
    dependencies>

    build>
        plugins>
            plugin>
                groupId>org.springframework.bootgroupId>
                artifactId>spring-boot-maven-pluginartifactId>
            plugin>
        plugins>
    build>
project>

五、运行项目

前面运行的demo中，运行的是MQClient.java文件中的main方法，而main方法中的内容为：

public static void main(String[] args) {
    MqClient mqClient = new MqClient();
    mqClient.connect();
}

demo运行的时候一直在接收onenet消息队列MQ生产的消息，SpringBoot要达到这种一直运行着的效果，将调用方法放入启动类最容易实现，代码如下：

package com.yuyun;

import com.yuyun.mq.MqClient;
import org.mybatis.spring.annotation.MapperScan;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

/**
 * @author hyh
 */
@MapperScan("com.yuyun.mapper")
@SpringBootApplication
public class SpringbootOneNetApplication {

    public static void main(String[] args) {
        SpringApplication.run(SpringbootOneNetApplication.class, args);

        MqClient mqClient = new MqClient();
        mqClient.connect();
    }
}

启动SpringBoot项目，出现如下图所示的效果就算运行成功了

此时运行linux平台的模拟设备，其自动向onenet平台发送消息，onenet平台又会通过MQ来发送消息，SpringBoot项目接收到消息：

六、数据存入数据库

1、新建一个Service用来处理消息

接收到的消息是json格式的，解析这个格式的数据我用的是alibaba的fastjson。当messageType为deviceDatapoint是数据点消息，deviceLifeCycle是设备生命周期事件。

package com.yuyun.service.impl;

import com.alibaba.fastjson.JSONObject;
import com.yuyun.dto.DeviceDataDTO;
import com.yuyun.dto.DeviceEventDTO;
import com.yuyun.service.DeviceDataService;
import com.yuyun.service.DeviceEventService;
import com.yuyun.service.MessageProcessService;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;

import java.util.Date;

/**
 * @author hyh
 */
@Slf4j
@Service
public class MessageProcessServiceImpl implements MessageProcessService {

    @Autowired
    private DeviceEventService deviceEventService;
    @Autowired
    private DeviceDataService deviceDataService;

    @Override
    public void messageProcess(String body) {
        JSONObject obj = JSONObject.parseObject(body);
        //产品信息
        JSONObject product = obj.getJSONObject("sysProperty");
        //产品id
        String productId = product.getString("productId");
        // 消息类型
        String messageType = product.getString("messageType");
        //数据体
        JSONObject appProperty = obj.getJSONObject("appProperty");

        //数据上传时间
        Date time = new Date(appProperty.getLong("dataTimestamp"));
        //设备id
        String deviceId = appProperty.getString("deviceId");

        // 生命周期事件
        if ("deviceLifeCycle".equals(messageType)){
            JSONObject bodyJson = obj.getJSONObject("body");
            String event = bodyJson.getString("event");

            DeviceEventDTO deviceEvent = new DeviceEventDTO();
            deviceEvent.setProductId(productId);
            deviceEvent.setDeviceId(deviceId);
            deviceEvent.setDateTime(time);
            deviceEvent.setEvent(event);
            // 存储到数据库
            deviceEventService.save(deviceEvent);

        }
        // 数据点消息
        else if ("deviceDatapoint".equals(messageType)){
            // 数据流名称
            String dataStream = appProperty.getString("datastream");
            Double dataValue = obj.getDouble("body");

            DeviceDataDTO deviceDataDTO = new DeviceDataDTO();
            deviceDataDTO.setProductId(productId);
            deviceDataDTO.setDeviceId(deviceId);
            deviceDataDTO.setDataStream(dataStream);
            deviceDataDTO.setDataValue(dataValue);
            deviceDataDTO.setDateTime(time);

            // 存储到数据库
            deviceDataService.save(deviceDataDTO);

        } else {
            log.error("未知消息类型的数据：" + body);
        }
    }
}

2、调用该service方法

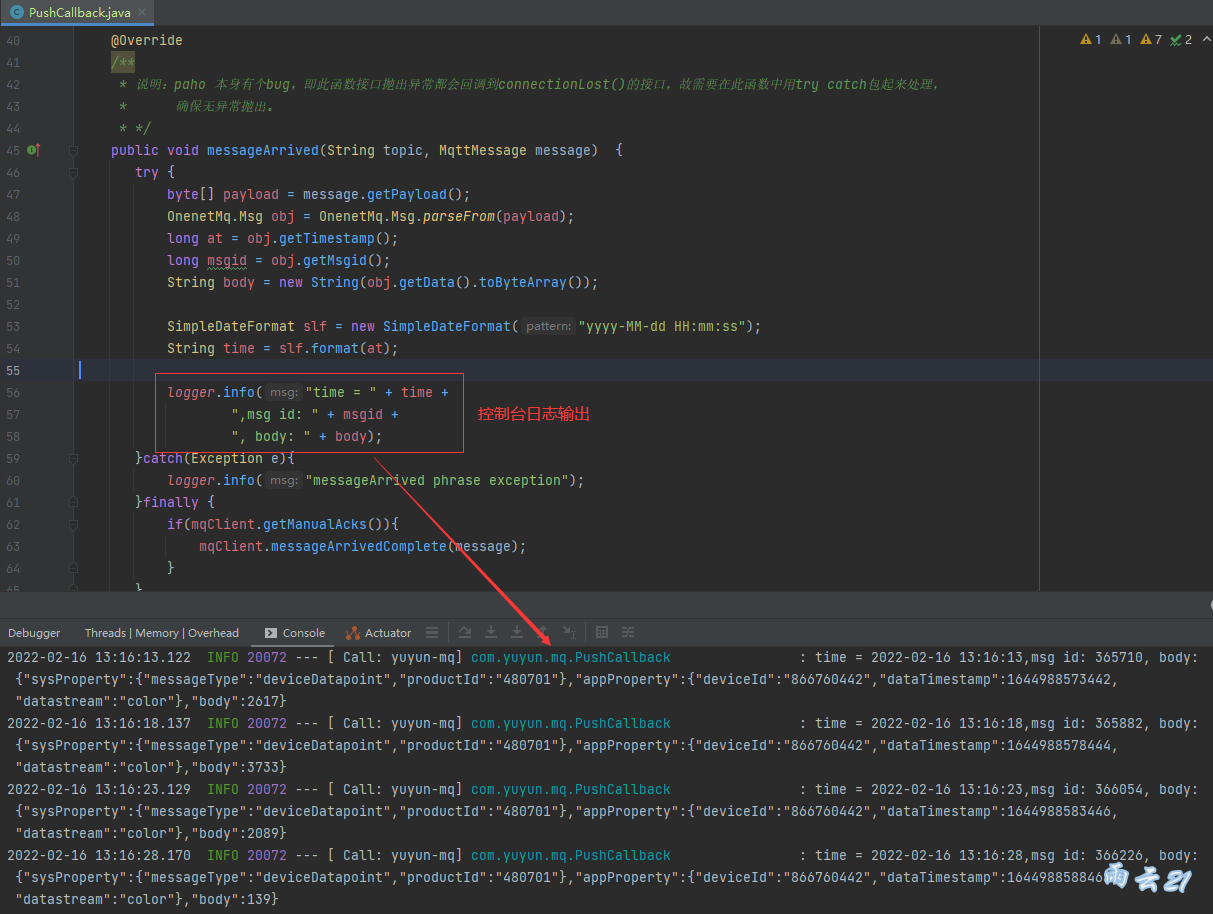

demo中提供了一个消息消费方法，PushCallback类中的messageArrived方法：

就在这里调用处理消息的service就行

（1）在PushCallback和MqClient类上面加上注解@Component

（2）PushCallback类中引入MessageProcessService

@Autowired
protected MessageProcessService messageProcessService;
private static PushCallback pushCallback;

（3）添加代码

/**
 * 通过PostConstruct实现初始化bean之前进行的操作
 */
@PostConstruct
public void init() {
    pushCallback = this;
    pushCallback.messageProcessService = this.messageProcessService;
}

（4）调用service类的数据处理方法

// 消息处理，存储到数据库
pushCallback.messageProcessService.messageProcess(body);

最终代码如下：

package com.yuyun.mq;

import com.yuyun.service.MessageProcessService;
import org.eclipse.paho.client.mqttv3.*;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import javax.annotation.PostConstruct;
import java.text.SimpleDateFormat;
import java.util.logging.Logger;

@Component
public class PushCallback implements MqttCallback {

    @Autowired
    protected MessageProcessService messageProcessService;
    private static PushCallback pushCallback;

    private IMqttAsyncClient Client;
    private static final Logger logger = Logger.getLogger(PushCallback.class.getCanonicalName());
    private MqClient mqClient;
    private int reConnTimes = 0;

    /**
     * 通过PostConstruct实现初始化bean之前进行的操作
     */
    @PostConstruct
    public void init() {
        pushCallback = this;
        pushCallback.messageProcessService = this.messageProcessService;
    }

    public PushCallback(MqClient client) {
        mqClient = client;
    }

    @Override
    public void connectionLost(Throwable cause) {
        logger.info("connect is losted,and try to reconnect,cause = " + cause.getMessage() );
        cause.printStackTrace();
        while(true){
            if(mqClient.reConnect()){
                break;
            }
            try {
                //前20次每秒重连一次
                if(reConnTimes++ > 20){
                    Thread.sleep(1000);
                }else{//超过20次后没10s重连一次
                    Thread.sleep(10000);
                }
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }
    }

    @Override
    /**
     * 说明：paho 本身有个bug，即此函数接口抛出异常都会回调到connectionLost()的接口，故需要在此函数中用try catch包起来处理，
     *      确保无异常抛出。
     * */
    public void messageArrived(String topic, MqttMessage message)  {
       try {
           byte[] payload = message.getPayload();
           OnenetMq.Msg obj = OnenetMq.Msg.parseFrom(payload);
           long at = obj.getTimestamp();
           long msgid = obj.getMsgid();
           String body = new String(obj.getData().toByteArray());

           SimpleDateFormat slf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
           String time = slf.format(at);

           logger.info("time = " + time +
                   ",msg id: " + msgid +
                   ", body: " + body);

           // 消息处理，存储到数据库
           pushCallback.messageProcessService.messageProcess(body);

       }catch(Exception e){
           logger.info("messageArrived phrase exception");
       }finally {
           if(mqClient.getManualAcks()){
               mqClient.messageArrivedComplete(message);
           }
       }
    }

    @Override
    public void deliveryComplete(IMqttDeliveryToken token) {
        Client = token.getClient();
    }

}
